Hoe vind je de juiste kabel voor lampinstallatie

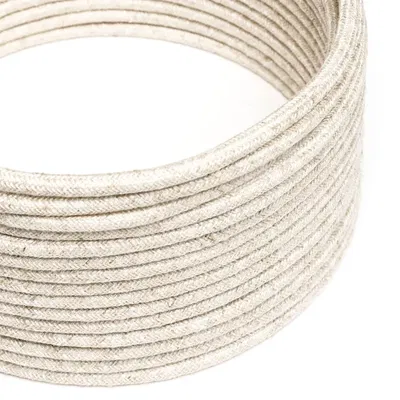

Een lampensnoer wordt in principe gebruikt als stroomvoerende verbinding tussen een bepaalde lamp en een fitting. Op deze manier wordt stroom geleverd aan de lamp zodat deze kan worden gebruikt voor het beoogde doel, namelijk het verspreiden van licht.

Om de juiste kabel voor jouw behoeften te vinden, moet je een aantal afwegingen maken. Ten eerste moet je beslissen of je een platte of ronde lampkabel wilt. Vervolgens moet je uitzoeken hoeveel meter snoer je nodig hebt voor je specifieke project.

Als vuistregel is het altijd een goed idee om een paar meter extra kabel te kopen bij de lengte die je hebt opgemeten en besloten hebt nodig te hebben. De installatie van lampen gaat niet altijd zoals je verwacht. Als de draad eenmaal gestript is en de hoogte niet wordt zoals verwacht, kan het moeilijk zijn om deze weer te veranderen. Misschien hangt de lamp niet zo mooi als verwacht op de plek waar je hem in eerste instantie had willen installeren. Hierdoor kan extra bedrading nodig zijn om de lamp opnieuw te plaatsen.

Een lamp in een fitting installeren - Snelle handleiding

Een lamp installeren is vaak eenvoudiger dan de meeste mensen zich realiseren. Het is gewoon een kwestie van de sprong wagen. Het is ook een van de elektrische taken in huis die je zonder toestemming kunt uitvoeren. De lamp moet gewoon in een bestaand stopcontact worden geïnstalleerd.

Dit betekent in feite dat het een bestaande en vaste installatie moet zijn waar je zonder obstakels bij kunt. Je kunt dus een snoer van de fitting naar een plafondlamp leiden als je de lamp niet direct onder de fitting wilt hangen.

Om een lamp in een fitting te monteren, moet je eerst het gereedschap onder de knie krijgen. Je hebt een draadstripper/kabelknipper en een schroevendraaier nodig. Een platte of kruiskopschroevendraaier, afhankelijk van je fitting.

Waar moeten de draden in de fitting worden geplaatst?

Denk er altijd aan om de stroom volledig uit te schakelen voordat je aan de lampfitting begint te werken. Dit gebeurt meestal via. HFI-relais, zekeringkast, stroomkast.

1. Strip een deel van de draad voor installatie tussen lamp en fitting

De draad die moet worden aangesloten op je stopcontact moet worden gestript zodat de stroom kan worden overgedragen van het stopcontact naar de draad en verder naar je lamp. De isolatie op de draad zorgt ervoor dat de stroom niet kan worden doorgegeven zolang de koperdraden niet zichtbaar zijn. Daarom hoef je alleen de hoeveelheid isolatie te strippen die nodig is om de blauwe en bruine draden in de fitting te krijgen.

De bruine en blauwe draden zitten in een wit/grijze isolatie, deze isolatie wordt vaak de buitenmantel genoemd en moet worden verwijderd voordat je de stroomvoerende draden binnenin kunt strippen. Begin met het verwijderen van ongeveer 5 cm met je draadstripper.

Je ziet dan twee draden, een blauwe en een bruine. Deze twee draden moeten ook worden gestript om de koperdraden bloot te leggen. Vaak is het voldoende om 8-10 mm van deze draden bloot te leggen. Als je dit hebt gedaan, is je draad klaar om in het stopcontact te worden geïnstalleerd.

2. De lamp in de fitting monteren

Zorg er altijd voor dat je het relais/de zekering uitschakelt voordat je begint met de installatie in de fitting. Dit minimaliseert het risico op schokken tijdens de installatie van uw nieuwe lamp.

Begin met het verwijderen van het lampdeksel dat de fitting afdekt. Dit doe je vaak door een kleine platte sleufschroevendraaier in de zijkant van het lampdeksel te steken, waarna je het deksel los kunt wrikken.

Nu kun je de fitting zien. Hier vind je vaak termen als N, L, M1, M2 en Aarde.

Vergeet niet om de lampkabel door het gat in het kapje te voeren voordat je de kabel in de fitting steekt.

Zorg ervoor dat je de kabel ontlast via de trekontlasting aan de achterkant van de fitting. Dit zorgt ervoor dat de draden niet uit de klemmen worden getrokken wanneer de lamp de draad aan een trekbelasting onderwerpt.

Maak de schroefklemmen in "N" en "M1" los

● De koperdraden van de blauwe draad, ook wel "Nul" genoemd, moeten in de met "N" gemarkeerde klem worden geïnstalleerd.

De koperdraden van de bruine draad, ook wel "Fase" genoemd, moeten in "M1" of "M2" worden geïnstalleerd. Afhankelijk van de ontstekingsdraad als de kamer is uitgerust met twee of meer lichtschakelaars op de muren.

Vergeet niet om de schroefklemmen opnieuw vast te draaien wanneer de blauwe en bruine draad in de klemmen zitten.

3. De installatie van de lampkabel in de fitting voltooien

Nu hoef je alleen nog maar achteruit te werken. Dit betekent dat je het lampdeksel terug moet plaatsen. Vervolgens kun je de stroom weer inschakelen en controleren of je lamp brandt. Zo niet, controleer dan of het de juiste schakelaar is die je probeert in te schakelen. Als het nog steeds niet werkt, probeer dan opnieuw de gids te volgen om problemen op te lossen.

Hoeveel lampen mogen er in één fitting

Je mag wettelijk maar één lamp per fitting installeren. Het is echter mogelijk om een voeding van de ene lamp naar de andere door te lussen. Dit wordt vaak gebruikt in LED-armaturen, die vaak op deze oplossing zijn voorbereid.

Welke kleur draad hoort bij N, L, AARDE, M1 en M2?

N (Nul): Blauwe draad

L (Vaste stroom): Bruine draad

AARDE: groen/gele draad

M1 (Aan/Uit): bruine draad

M2 (Aan/Uit): bruine draad
